جدول وزن لوله فولادی
وزن لوله داربست زبانِ مشترک میان خریدار و فروشنده است. به طوری که در معاملات لوله، به جای استفاده از واحد ضخامت، از معادل وزنی هر شاخه استفاده میشود؛ مثلا وقتی از لوله ۱۷ کیلویی صحبت میکنیم، منظورمان لولهای با ضخامت ۲.۵ میلیمتر است. بنابراین، دسترسی به یک جدول وزنی لوله داربست دقیق به شما کمک میکند تا به محض قرار گرفتن بار روی باسکول، از ضخامت و کیفیت لولهها مطمئن شوید.
زرین فولاد شهریاری
مشاوران حرفهای ما پاسخگوی سوالات شما هستند. همین حالا با ما تماس بگیرید.
تماس با مشاوران ماجدول وزن لوله گالوانیزه و سیاه
درک دقیق مشخصات فنی لوله داربست اولین قدم برای انتخابی مطمئن در پروژههای صنعتی و ساختمانی است. تمامی لولههای سیاه داربستی با قطر خارجی ثابت ۴۸.۳ میلیمتر (یا همان لوله نمره ۵ بازار) و در شاخه ۶ متری تولید میشوند تا به راحتی در انواع بستهای استاندارد جای بگیرند. با توجه به ثابت بودن طول و قطر در تمامی مدلها، تنها شاخصهای که تفاوت اصلی را ایجاد میکند، ضخامت لوله داربست یا در اصطلاح گوشت لوله است؛ این پارامتر که معمولا بین ۲ تا ۳ میلیمتر متغیر است، مستقیما روی وزن نهایی و توانِ لوله در برابر خمشدگی زیر بارهای سنگین تاثیر میگذارد.

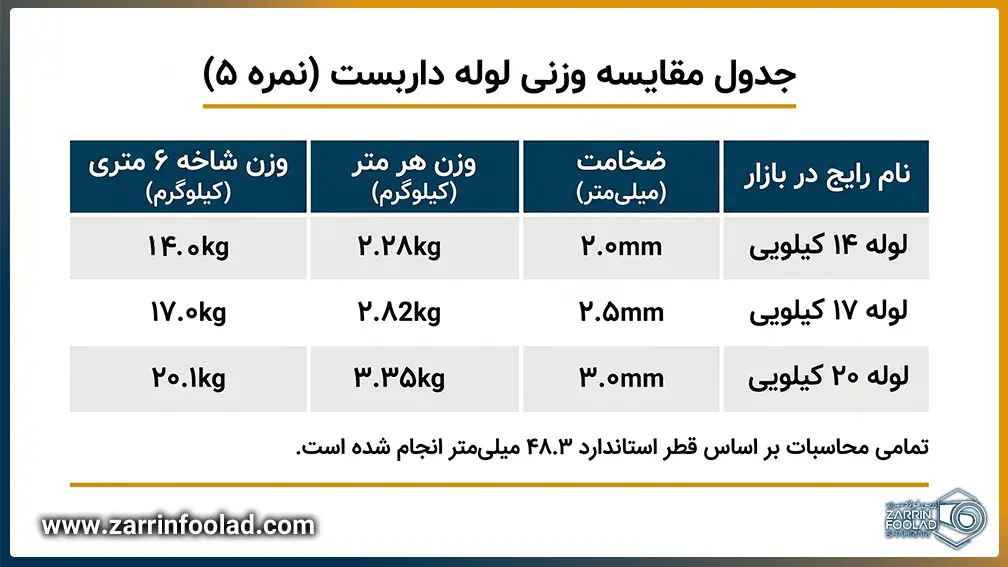

| نام محصول (نمره بازار) | جنس رایج | ضخامت (mm) | وزن هر متر (kg) | وزن شاخه ۶ متری (kg) |
|---|---|---|---|---|
| لوله داربستی (نمره ۵) | سیاه ST37 | ۲.۰ | ۲.۲۸ | ۱۳.۸ |
| لوله داربستی (نمره ۵) | سیاه ST37 | ۲.۵ | ۲.۸۲ | ۱۷.۰ |
| لوله داربستی (نمره ۵) | سیاه ST37 | ۳.۰ | ۳.۳۵ | ۲۰.۱ |
| لوله گاز (نمره ۲) | سیاه API | ۲.۶ | ۱.۲۲ | ۷.۳ |
| لوله گاز (نمره ۳) | سیاه API | ۳.۴ | ۲.۵۰ | ۱۵.۰ |
| لوله آبرسانی (نمره ۲.۵) | گالوانیزه | ۲.۶ | ۱.۶۸ | ۱۰.۱ |
| لوله آبرسانی (نمره ۳) | گالوانیزه | ۳.۲ | ۲.۴۰ | ۱۴.۴ |
| لوله صنعتی (نمره ۶) | سیاه ST37 | ۴.۰ | ۵.۵۵ | ۳۳.۳ |
| لوله جدار چاه (نمره ۱۰) | سیاه ST37 | ۵.۰ | ۲۶.۵ | ۱۵۹ |
* تمامی مقادیر بر اساس استانداردهای DIN و ASME و چگالی آهن (7.85) محاسبه شدهاند.
جدول اشتال لوله
عبارت جدول اشتال لوله در ظاهر دقیق و علمی به نظر میرسد، اما در واقع یک نامگذاری نادرست است؛جدول اشتال از اساس برای مقاطع سازهای مانند تیرآهن و ناودانی تدوین شده، در حالیکه لولهها در حوزهای متفاوت تعریف میشوند و مشخصات آنها مانند قطر، ضخامت و وزن در جداول مستقل ارائه میگردد. بنابراین آنچه بهعنوان جدول اشتال لوله شناخته میشود، در حقیقت همان جداول مشخصات لوله است که به اشتباه با این عنوان رایج شده است.
در ادامه، میتوانید جدول کامل مشخصات مهندسی لولهها را مشاهده کنید؛ این جدول مطابق استاندارد ASME و با محاسبات مهندسی مقاطع دایرهای استخراج و تدوین شده است.
| NPS سایز اسمی (اینچ) | OD قطر خارجی (mm) | t ضخامت (mm) | ID قطر داخلی (mm) | A سطح مقطع (mm²) | I ممان اینرسی (mm⁴) | Z مدول مقطع (mm³) | r شعاع ژیراسیون (mm) | نوع ساخت | استاندارد | گرید |
|---|---|---|---|---|---|---|---|---|---|---|
| 1″ | 33.4 | 3.38 | 26.6 | 319 | 3.7×10⁴ | 2.2×10³ | 10.8 | ERW / بدون درز | ASTM A53 / A106 | Gr B |
| 2″ | 60.3 | 3.91 | 52.5 | 693 | 2.5×10⁵ | 8.3×10³ | 19.0 | ERW / بدون درز | ASTM A106 | Gr B |
| 3″ | 88.9 | 5.49 | 77.9 | 1438 | 1.1×10⁶ | 2.5×10⁴ | 27.6 | بدون درز | ASTM A106 | Gr B |
| 4″ | 114.3 | 6.02 | 102.3 | 2048 | 3.0×10⁶ | 5.2×10⁴ | 38.2 | ERW | API 5L | X42 |
| 6″ | 168.3 | 7.11 | 154.1 | 3600 | 1.2×10⁷ | 1.4×10⁵ | 57.7 | ERW / LSAW | API 5L | X52 |
| 8″ | 219.1 | 8.18 | 202.7 | 5200 | 3.5×10⁷ | 3.2×10⁵ | 82.1 | LSAW | API 5L | X52 / X60 |
* پارامترهای هندسی مستقل از جنس بوده و صرفاً تابع ابعاد هستند.
راهنمای استفاده از جدول وزن لوله
برای اینکه خیلی سریع بتوانید عدد مورد نظرتان را در جدول پیدا کنید، کافی است این ۳ گام ساده را دنبال کنید:
- گام اول: در ستون ضخامت، عددی که مد نظرتان است (مثلا ۲ یا ۲.۵ میلیمتر) را پیدا کنید.
- گام دوم: عدد روبروی آن را در ستون وزن هر شاخه ۶ متری بخوانید.
- گام سوم: حالا این عدد را با وزنی که در بازار به شما اعلام شده (مثل لوله ۱۴ یا ۱۷ کیلویی) مقایسه کنید تا از کیفیت بار مطمئن شوید.
فرمول محاسبه وزن لوله آهن
شناخت چگونگی روش محاسبه وزن لولههای فولادی از جمله وزن لوله فلزی، گالوانیزه، داربست و انواع دیگر امری ضروری است، بنابراین فرمول محاسبه وزن لوله در این قسمت مطرح شده است. از این فرمول برای محاسبه وزن همه نوع لوله ای می توان استفاده کرد.
مثال
فرض کنید میخواهیم وزن شاخه 6 متری لولهی نمره 5 با ضخامت 2 میلیمتر را محاسبه کنیم.
با در نظر گرفتن عدد۷۸۵۰ کیلوگرم بر متر مکعب به عنوان چگالی آهن، اعداد را با واحد مناسب در فرمول محاسبه وزن لوله جایگذاری میکنیم.
14.2 = 1000 / (50−2) * 2 * 3.14 * 6 * 7850
در مثال بالا، وزن محاسبهشده برای شاخه ۶ متری لوله نمره ۵ با ضخامت ۲ میلیمتر حدود ۱۴.۲ کیلوگرم به دست آمد.
این عدد یک مقدار تئوری و محاسباتی است و در عمل ممکن است کمی تغییر کند. دلیل این اختلاف، تلورانس ضخامت ورق و فرآیند تولید لوله است. به همین خاطر، وزن واقعی لولهها میتواند کمی کمتر یا بیشتر از مقدار محاسبهشده باشد.
در بازار آهن، معمولاً این لوله را بهصورت لوله ۱۴ کیلویی معرفی میکنند؛ یعنی لولهای که وزن آن در حدود ۱۴ کیلوگرم قرار دارد و ممکن است بسته به ضخامت ورق، اندکی اختلاف داشته باشد.
علاوه بر این فرمول، معادلات دیگری نیز وجود دارند که با استفاده از آنها میتوان وزن شاخه 6 متری لوله را تخمین زد؛ در ادامه میتوانید فرمول استاندارد برای محاسبه وزن لوله را نیز مشاهده کنید.
کاربرد جدول وزنی لوله
جدول وزنی لوله در واقع ابزاری برای کنترل کیفیت و شفافیت در معامله است. این جدول به شما کمک میکند تا در زمان خرید، با تطبیق وزن محصول با ضخامت واقعی آن، از اصالت کالا مطمئن شوید و فریب لولههای سبک و غیراستاندارد را نخورید. با داشتن این جدول، شما پیش از رسیدن بار لوله به باسکول، یک معیار دقیق برای ارزیابی کیفیت و برآورد هزینههای نهایی پروژه در اختیار دارید.
سوالات متداول
تماس با مشاوران
عدد ثابت ندارد چون به نوع داربستبندی، ارتفاع، مهاربندی و کیفیت لوله بستگی دارد. اما در طراحی استاندارد، بارگذاریها با ضریب ایمنی بالا محاسبه میشوند.
تاثیرش ناچیز است. چیزی که وزن را تغییر میدهد ضخامت و ابعاد است، نه پوشش سطحی.
لوله داربست استاندارد معمولا قطر خارجی ۴۸.۳ میلیمتر دارد و ضخامت آن بین ۲ تا ۳ میلیمتر است. هر چیزی خارج از این بازه معمولا یا لوله سبک است یا غیر استاندارد.
